Kontwolè polarizasyon modilatè IQ ultra konpak
Karakteristik
• Bay twa polarizasyon pou modulateur IQ yo. Fòma modilasyon an endepandan:
• QPSK, QAM, OFDM, SSB verifye
•Plug epi Jwe:
Pa bezwen kalibrasyon manyèl Tout bagay otomatik
• I, Q bra: kontwòl sou mòd Peak ak Null Rapò ekstenksyon wo: 50dB max1
• Bra P: kontwòl sou mòd Q+ ak Q- Presizyon: ± 2◦
• Pwofil ba: 40mm (lajè) × 28mm (pwofondè) × 8mm (wotè)
• Segondè estabilite: aplikasyon totalman dijital Fasil pou itilize:
• Operasyon manyèl ak mini jumper Operasyon OEM fleksib atravè UART2
• De mòd pou bay vòltaj polarizasyon: a. Kontwòl polarizasyon otomatik b. Vòltaj polarizasyon defini pa itilizatè a
Aplikasyon
• LiNbO3 ak lòt modilatè IQ yo
• QPSK, QAM, OFDM, SSB ak elatriye
• Transmisyon koeran
Pèfòmans
Figi 1. Konstelasyon (san kontwolè)
Figi 2. Konstelasyon QPSK (avèk kontwolè)

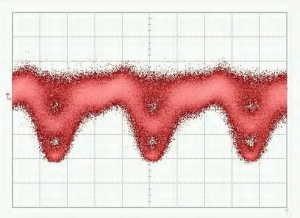

Figi 3. Modèl QPSK-Je a
Figi 5. Modèl konstelasyon 16-QAM
Figi 4. Espèk QPSK
Figi 6. Espèk 16-QAM
Espesifikasyon
| Paramèt | Minimòm | Tip | Maksimòm | Inite |
| Pèfòmans Kontwòl | ||||
| Bra I, Q yo kontwole souNil (Minimòm) oubyenPik (Maksimòm) pwen | ||||
| Rapò disparisyon | MER1 | 50 | dB | |
| Bra P a kontwole souQ+(adwat kwadrati) oubyenQ-( gòch kwadrati) pwen | ||||
| Presizyon nan kwad | −2 | +2 | degre2 | |
| Tan estabilizasyon | 15 | 20 | 25 | s |
| Elektrik | ||||
| Vòltaj pouvwa pozitif | +14.5 | +15 | +15.5 | V |
| Kouran pouvwa pozitif | 20 | 30 | mA | |
| Vòltaj pouvwa negatif | -15.5 | -15 | -14.5 | V |
| Kouran pouvwa negatif | 8 | 15 | mA | |
| Ranje vòltaj pwodiksyon | -14.5 | +14.5 | V | |
| Anplitid tranbleman | 1%Vπ | V | ||
| Optik | ||||
| Antre pouvwa optik3 | -30 | -8 | dBm | |
| Longèdonn Antre | 1100 | 1650 | nm | |
1. MER vle di Rapò Ekstinksyon Modilatè. Rapò ekstinksyon ki reyalize a se tipikman rapò ekstinksyon modilatè a ki espesifye nan fich done modilatè a.
2. Tanpri sonje ke puisans optik antre a pa koresponn ak puisans optik ki nan pwen polarizasyon ki chwazi a. Li refere a puisans optik maksimòm ke modilatè a ka ekspòte bay kontwolè a lè vòltaj polarizasyon an varye ant -Vπ ak +Vπ.
Entèfas itilizatè
Figi 5. Asanblaj
| Gwoup | Operasyon | Eksplikasyon |
| Reyajiste | Mete jumper la epi rale l apre 1 segonn. | Reyajiste kontwolè a |
| Pouvwa | Sous pouvwa pou kontwolè patipri | V- konekte elektwòd negatif ekipman pou pouvwa a |
| V+ konekte elektwòd pozitif ekipman pou pouvwa a | ||
| Pò mitan an konekte ak elektwòd tè a | ||
| Polè1 | PLRI: Mete oswa rale jumper la | pa gen jumper: mòd Null; ak jumper: mòd Peak |
| PLRQ: Mete oswa rale jumper la | pa gen jumper: mòd Null; ak jumper: mòd Peak | |
| PLRP: Mete oswa rale jumper la | pa gen jumper: mòd Q+; ak jumper: mòd Q- | |
| LED | Toujou sou | Ap travay anba yon eta ki estab |
| Limen-etenn oswa limen-etenn chak 0.2s | Tretman done yo epi rechèch pwen kontwòl la | |
| Limen-etenn oswa etenn-limen chak 1s | Pouvwa optik antre a twò fèb | |
| Limen-etenn oswa limen-etenn chak 3s | Pwisans optik antre a twò fò | |
| PD2 | Konekte ak fotodyòd la | Pò PD a konekte katòd fotodyòd la |
| Pò GND a konekte anod fotodyòd la | ||
| Vòltaj polarizasyon | In, Ip: Vòltaj polarizasyon pou bra I a | Ip: Kote pozitif; In: Kote negatif oswa tè |
| Qn, Qp: Vòltaj polarizasyon pou bra Q la | Qp: Kote pozitif; Qn: Kote negatif oswa tè | |
| Pn, Pp: Vòltaj polarizasyon pou bra P | Pp: Kote pozitif; Pn: Kote negatif oswa tè | |
| UART | Opere kontwolè a atravè UART | 3.3: vòltaj referans 3.3V |
| GND: Tè | ||
| RX: Resepsyon kontwolè a | ||
| TX: Transmisyon kontwolè a |
1 Polè a depann de siyal RF sistèm nan. Lè pa gen okenn siyal RF nan sistèm nan, polè a ta dwe pozitif. Lè siyal RF la gen yon anplitid ki pi gran pase yon sèten nivo, polè a ap chanje soti nan pozitif pou vin negatif. Nan moman sa a, pwen Nil la ak pwen Pik la ap chanje youn ak lòt. Pwen Q+ la ak pwen Q- la ap chanje youn ak lòt tou. Chanjman polè a pèmèt itilizatè a chanje polè a.
dirèkteman san chanje pwen operasyon yo.
2Se yon sèl chwa ou dwe fè ant itilizasyon fotodyòd kontwolè a oswa itilizasyon fotodyòd modilatè a. Li rekòmande pou itilize fotodyòd kontwolè a pou eksperyans laboratwa pou de rezon. Premyèman, fotodyòd kontwolè a gen kalite ki asire. Dezyèmman, li pi fasil pou ajiste entansite limyè antre a. Si w ap itilize fotodyòd entèn modilatè a, tanpri asire w ke kouran sòti fotodyòd la estrikteman pwopòsyonèl ak puisans antre a.
Rofea Optoelectronics ofri yon liy pwodwi modilatè elektwo-optik komèsyal, modilatè faz, modilatè entansite, fotodetektè, sous limyè lazè, lazè DFB, anplifikatè optik, EDFA, lazè SLD, modilasyon QPSK, lazè pulsasyon, detektè limyè, fotodetektè balanse, chofè lazè, anplifikatè fib optik, mèt pouvwa optik, lazè bande laj, lazè reglabl, detektè optik, chofè dyòd lazè, anplifikatè fib. Nou bay tou anpil modilatè patikilye pou personnalisation, tankou modilatè faz etalaj 1 * 4, Vpi ultra-ba, ak modilatè rapò ekstèksyon ultra-wo, sitou itilize nan inivèsite ak enstiti.
Espere pwodwi nou yo ap itil pou ou menm ak rechèch ou a.
